■CHシリーズの分解掃除・概説■
[CH][CH-2]ともにほぼ同じ構造です
下記手順で分解掃除できます
例は[CHBS]です
カビ・汚れなどはこの手順で清掃できます



■CHBSの分解掃除・光源のLEDライト化■


綿棒・ドライバー・アルコール(できれば100%アルコール)
精密ヘクスロープレンチ(アマゾンから買いました)を用意します




オークションで購入した、カビのあるCHBSが届きました




接眼・対物レンズを全部はずします





上部のネジを回し、顕微鏡上部を外します




ビス4本を外します
電動工具は使わない方が安全です
手の力で外します




隙間にマイナスドラーバーを入れ少し持ち上げると
プリズムが見えます
なおカバー金具は樹脂ボンドで接着されてますので
竹ベラ等で取り除きます
取り除かないと再組み立てで、ずれが出ます




プリズムを外します




ガラス表面・プリズムをていねいに掃除します
プリズムは普通のガラスより柔らかいので
金属類は使用しない事





レボルバーは、かなり固く
精密ドライバーを上から体重をかけ
ペンチでトルクを出し外します





外すとスプリングワッシャがついてます
必ず元の位置に戻さないと
40倍(接眼10倍・対物4倍)の時
三日月の様な影がでます(厳重注意)

あとはていねいに清掃します
対物レンズの取り付け部は汚れが多いので
アルコールをかけ、2〜3分したらふき取ります





ヘクスロープレンチで底板を外します
T15で開きます





アース線を外します




この顕微鏡はAC→DC変換回路と
DCのスラード抵抗(調光機能)で、出来てます




AC→DC変換回路はヒューズが飛んでました
たぶんこの基板は使えないとおもいます
理由がありヒューズが飛んだので電源を入れない方が良いと思います




シャフトは下から六角レンチで接続されています
手の力では回りません
ここは電動ドライバーを最大トルクで回します
シャフトをがっちり押さえないと
顕微鏡が回転してけがをします






シャフトがとれたカバーです
材質は厚いアルミの鋳物です
両面をていねいに掃除します
コンデンサも外し隙間のゴミを除去します





コンデンサーを外します
下に押すと取れます

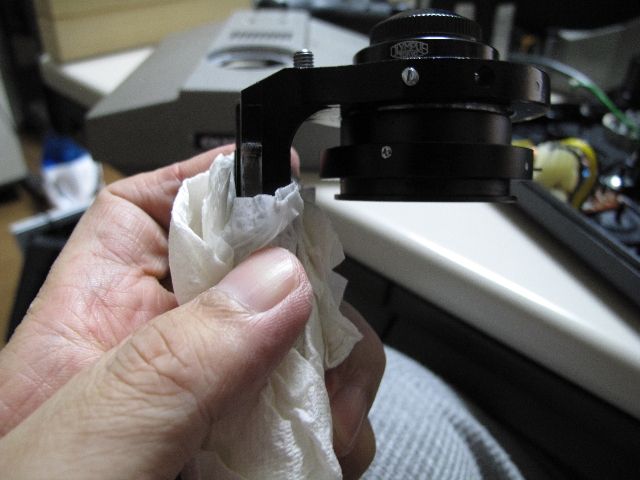

集光コンデンサーをていねいに清掃します
ギアー部はグリスが付いてるので
紙でおおい、グリスが他に付かない様にします




青フィルターも外し清掃します
LED電球にするなら
この青フィルターは不要です
電球光が少し赤いのでこのフィルターで色を調正しています




プレパラート移動ステージも取り外し
清掃します





ステージ・シャフトをていねいに清掃します
こちらもアルミ鋳物でした




■光源のLEDライト化その1■
■プラスチッツク板利用■


壊れた電源部です
電球はもう売って無いのでLEDライトに変更します




E17のソケットを用意します




ゴム足部をマークします




板に押しつけるとゴム足の位置が写ります




マーク位置にドリルで穴を開けます





電源系部品を外し
引き回しノコで木部が出る様に広げます





位置がずれない様に
ビスで仮止めします





電球をコンデンサーの下に配置します
この電球をLED電球に変えるとLED化されます
LED電球は高いので100円で売ってた同じ大きさの電球で位置
調整をしています
LED電球は「SHARP DL-J40AN」昼白色が適しています
ただし電圧を下げる(調光する)とらつきがでます
安価に上げるため、ここはわりきります
どうしても気になる場合はLEDをあきらめ
30W(AC100V)前後の電球に変更します



位置が決まったら下から
木ネジ(中央の2本)で止めます
止める位置は左右から見るとわかります(木工が好きな方なら簡単)

後は逆順で組み立てます





■光源のLEDライト化その2■
■木造建築■


プラスチックはかない固いので
水を使わない場合は以下木造方式もあります
こちらの方が簡単でした



2x4の木材の仲間で、2x2を購入します
2x2を本体につなぐビス(皿ネジ)
を4本用意します




ボルトの頭が平らになる位置で
顕微鏡のゴム足部ネジに接続します




2本の木材を足場に
下板・電球を取り付けて完成です
(内部写真は撮り忘れました)




■光源のLEDライト化■
■問題点■



LED電球は「SHARP DL-J40AN」昼白色と
3000円程度の調光器でも一応みえます

部品代は全部で1万円程度と
かなり安いです

ただ
LED電球は連続調光が出来なく
パラパラしない電圧は3〜4点しかありません
また少し明るすぎます

こもため、この方法ですと趣味利用程度ならOKですが
実務には向きません

正確な調光は、当社が代理店をしてます
LED調光をお求めください


400倍以下での観測なら、LED電球(発熱しない)をあきらめ
20W〜30W(100V)(発熱有)の通常電球の方が良い場合もあります


以上
